一．土壤酸堿度傳感器應用環境說明

土壤酸堿度傳感器又稱土壤ph測量儀、土壤酸堿度檢測儀，土壤酸堿度傳感器由主機和傳感器組成，傳感器可直接插入土壤檢測土壤pH，含1個PH參數傳感器。 土壤酸堿度傳感器是我司研制的一款土壤PH變送器，該變送器精度高，響應快，輸出穩定，適用于各種土質。可長期埋入土壤中，耐長期電解，耐腐蝕，抽真空灌封，完全防水。

可廣泛應用于土壤酸堿度的檢測、精細農業、林業、地質勘探、植物培育、水利、環保等領域酸堿度的測量。

可埋入土壤進行長期動態檢測。

性能穩定，使用壽命長

IP68防水標準

二．土壤酸堿度傳感器技術性能和規格

1.技術參數

測量原理	電化學（鹽橋）
信號方式	RS485（MODBUS-RTU）
測量范圍	0～14.00（PH）
測量分辨率	0.01
測量精度	±0.1PH，±0.1℃
響應時間	約10s(98%流動液體)約15s(98%靜止液體)
外殼材質	ABS
溫度補償	自動溫度補償
電纜長度	標配5米
供電電壓	12-24VDC（0.4W@12V）
測量環境	溫度0~50℃（不結冰），<0.2MPa
防水等級	IP68
安裝方式	浸入式安裝，松軟土地泥漿

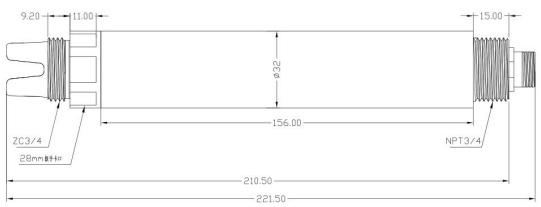

2.土壤酸堿度傳感器尺寸圖

傳感器接頭為M12航空插頭連接器5芯母座

三．土壤酸堿度傳感器安裝

安裝方式

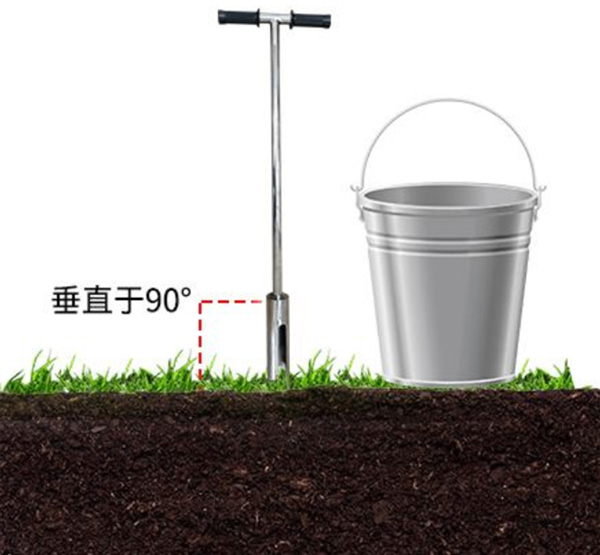

第一步：使用土鉆在合適的位置打孔

1.將直徑20mm土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。（注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪）

2.將取土鉆從孔洞中取出，放入桶中將土鉆中的土收集到桶中用以下一步和泥漿。

3.反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中（請勿將設備用力觸底），以測試孔洞的深度是否合適；若有卡頓，則使用土鉆修正，保證傳感器放入、取出都比較順暢；直到孔深與傳感器所標識的安裝位置齊平，打孔完成

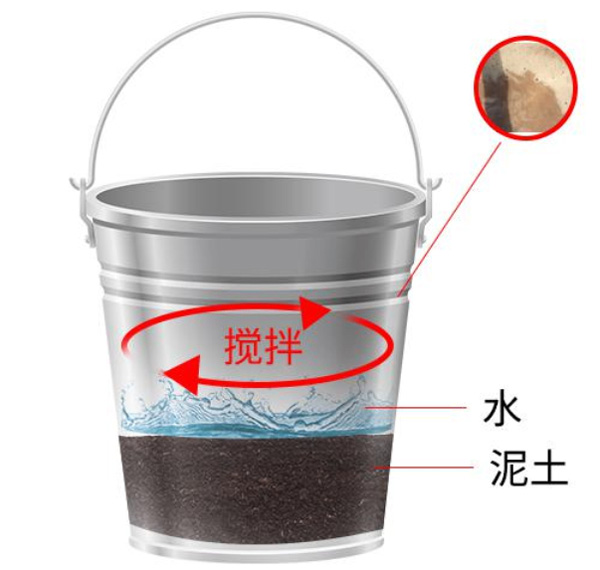

第二步：制作泥漿

1.挑出土壤中的雜質，石子、草根、不容易溶解的土塊等。將土壤搓細，以便和泥漿。2.倒入適量水，充分攪拌至粘稠狀；壤土泥漿一般不能稠于“芝麻醬”狀；和泥漿完成。

第三步：灌漿安裝

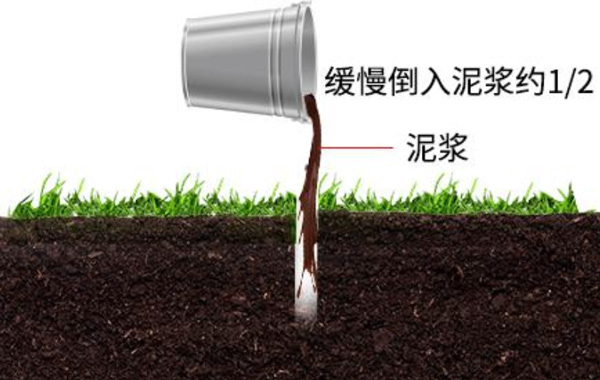

1.將泥漿緩慢倒入孔洞，大概到孔洞1/2的位置；可根據實際情況酌情增減。

2.將傳感器慢慢放入孔洞中，向一個方向慢慢轉動并下壓，速度過快可能會導致氣泡不能被完全排出。（注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中）

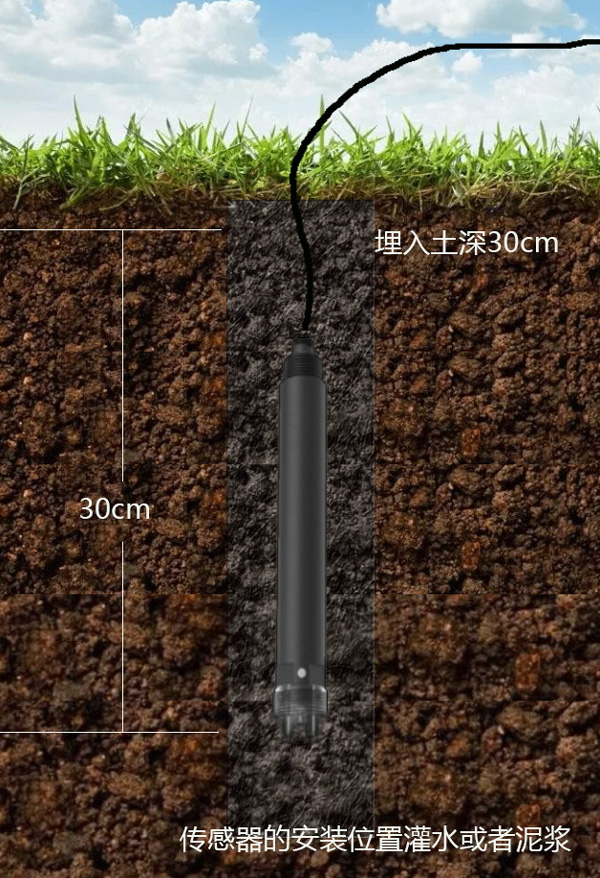

3.當傳感器安裝到正確的深度后（零刻度線與地面平齊），設備周圍會溢出一些泥漿，灌漿完成。（注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲）

第四步：安裝完成

將設備接好電源線和485通信線上電1小時后便可進行數據采集。

1.砂土安裝要點

砂土安裝與壤土標準安裝步驟無異，需要注意的是需準備足量的水。在灌漿之前，先把水倒入孔洞中，淋濕整個洞壁，直到孔洞底部有多余的水出現為止。然后按照步驟，將泥漿慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安裝步驟參照壤土的安裝即可。

2.黏土安裝要點

黏土的安裝在打孔收集土壤完畢之后，清理雜質后，將黏土在水中浸泡大于2小時，使黏土軟化，便于活成比較均勻的泥漿。浸泡完成后攪拌成粘稠狀，灌漿即可。其余安裝步驟參照壤土的安裝即可。

2.電氣安裝

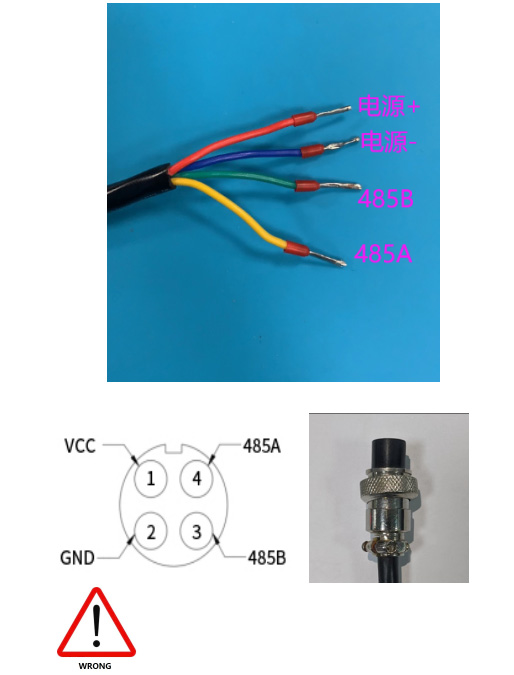

線纜為4芯屏蔽線，線序定義：紅色-電源線（12~24VDC）

藍色-地線（GND）

綠色-485B黃色-485A

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。注：線纜顏色因生產批次不同可能會略有差異，具體以線纜絲印為準

錯誤接線可能導致設備永久性損壞

四．土壤酸堿度傳感器維護和保養

1.使用和維護

初次使用或久置不用重新使用時，敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。

使用時應先用去離子水（或蒸餾水）洗凈并擦干，防止雜質帶入被測液體中，傳感器的1/3應插入被測液體中。

接線端子部分應保持清潔干燥，傳感器不用時應清洗干凈，插入加有3.3mol/L KCI溶液的保護套，或?qū)鞲衅鞑迦爰佑?.3mol/L KCI溶液的容器中。

檢查接線端子處是否干燥，如有污漬，請用無水酒精擦拭，干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水，蛋白質溶液，強酸強堿溶液以及酸性氟化物溶液中，并防止與有機硅油脂接觸。使用時間較長的傳感器，它的玻璃膜可能變成半透明或者附有沉積物，此時可用稀鹽酸洗滌，并用水沖洗。

傳感器使用時間較長出現測量誤差時，可通過配合儀器進行標定校正，當以上方式對傳感器進行維護和保養仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。
